Tiêu chuẩn hộ lan tôn lượn sóng theo quy định hiện hành

Hộ lan tôn lượn sóng là một trong những hạng mục quan trọng trong hệ thống an toàn giao thông đường bộ. Sản phẩm được lắp đặt trên cao tốc, quốc lộ, tỉnh lộ, cầu vượt, đường đèo và nhiều tuyến đường có nguy cơ xảy ra tai nạn nhằm giảm thiểu hậu quả khi phương tiện mất lái hoặc va chạm.

Để hệ thống phát huy hiệu quả, việc sản xuất và thi công phải tuân thủ các tiêu chuẩn kỹ thuật về vật liệu, kích thước, lớp mạ chống ăn mòn, khoảng cách cột, liên kết và quy trình nghiệm thu. Một hệ thống không đáp ứng tiêu chuẩn có thể làm giảm khả năng hấp thụ lực va chạm và ảnh hưởng đến tuổi thọ công trình.

Trong bài viết này, Công ty TNHH Gia Hùng sẽ tổng hợp những yêu cầu kỹ thuật quan trọng giúp chủ đầu tư, đơn vị tư vấn và nhà thầu hiểu rõ hơn về tiêu chuẩn hộ lan tôn lượn sóng.

Vai trò của tiêu chuẩn trong hệ thống hộ lan

Mỗi bộ phận của hộ lan đều có nhiệm vụ riêng. Nếu một chi tiết không đạt yêu cầu, toàn bộ hệ thống có thể mất khả năng làm việc khi xảy ra va chạm.

Việc áp dụng đúng tiêu chuẩn giúp:

• Đảm bảo an toàn cho người và phương tiện.
• Tăng khả năng hấp thụ và phân tán lực va chạm.
• Giảm chi phí bảo trì trong quá trình khai thác.
• Kéo dài tuổi thọ công trình.
• Đáp ứng yêu cầu nghiệm thu của chủ đầu tư.

Tiêu chuẩn về vật liệu

Vật liệu là yếu tố quyết định đến độ bền và khả năng chịu lực của hộ lan.

Các tấm sóng, cột trụ và phụ kiện thường được chế tạo từ thép có cơ tính phù hợp với yêu cầu sử dụng ngoài trời.

Sau khi gia công, các chi tiết được mạ kẽm nhúng nóng nhằm:

• Chống ăn mòn.
• Chống gỉ sét.
• Tăng tuổi thọ trong môi trường mưa nắng.
• Giảm chi phí bảo dưỡng.

Việc sử dụng vật liệu đạt chất lượng giúp hệ thống hoạt động ổn định trong thời gian dài, đặc biệt tại khu vực ven biển hoặc nơi có điều kiện thời tiết khắc nghiệt.

Tiêu chuẩn về tấm hộ lan

Tấm hộ lan là bộ phận trực tiếp tiếp nhận lực va chạm.

Một tấm hộ lan đạt yêu cầu cần đảm bảo:

• Được dập đúng hình dạng.
• Kích thước đồng đều.
• Không cong vênh.
• Không nứt gãy.
• Mép cắt gọn.
• Các lỗ liên kết được gia công chính xác.

Hiện nay phổ biến nhất là:

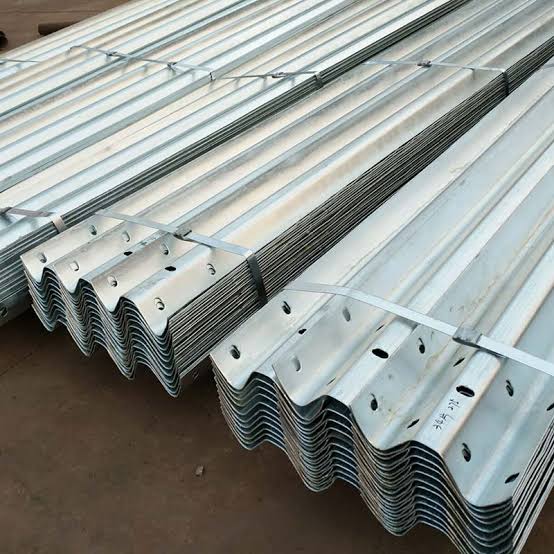

• Hộ lan hai sóng (W-Beam).
• Hộ lan ba sóng (Thrie-Beam).

Việc lựa chọn loại nào phụ thuộc vào cấp đường, tốc độ thiết kế và yêu cầu của từng dự án.

Tiêu chuẩn đối với cột trụ

Cột trụ là bộ phận truyền lực từ tấm sóng xuống nền đất.

Tùy theo thiết kế, cột có thể là:

• Cột chữ C.
• Cột chữ U.
• Cột thép tròn.
• Cột thép hình.

Cột phải:

• Thẳng.
• Không biến dạng.
• Không nứt.
• Được mạ kẽm đầy đủ.
• Đảm bảo chiều sâu chôn hoặc chiều sâu đóng theo hồ sơ thiết kế.

Tiêu chuẩn lớp mạ kẽm nhúng nóng

Mạ kẽm nhúng nóng là yêu cầu quan trọng đối với hệ thống hộ lan.

Lớp mạ có nhiệm vụ:

• Bảo vệ thép khỏi oxy hóa.
• Chống ăn mòn.
• Kéo dài tuổi thọ công trình.

Một lớp mạ đạt yêu cầu phải:

• Phủ đều bề mặt.
• Không bong tróc.
• Không có vị trí thép lộ ra ngoài.
• Không xuất hiện bọt khí lớn hoặc xỉ bám ảnh hưởng đến chất lượng.

Tiêu chuẩn về bu lông và phụ kiện

Ngoài tấm sóng và cột trụ, các phụ kiện như:

• Bu lông.
• Đai ốc.
• Long đen.
• Thanh đệm.
• Bản nối.

đều phải được sản xuất đồng bộ.

Liên kết phải đủ độ chặt theo thiết kế để hệ thống hoạt động như một khối thống nhất khi xảy ra va chạm.

Tiêu chuẩn khoảng cách cột

Khoảng cách giữa các cột không được bố trí tùy ý mà phải tuân theo hồ sơ thiết kế và yêu cầu của từng công trình.

Các yếu tố ảnh hưởng gồm:

• Cấp đường.
• Tốc độ thiết kế.
• Địa hình.
• Bán kính đường cong.
• Mức độ nguy hiểm của khu vực.

Ở những vị trí đặc biệt như cầu, đường cong gắt hoặc taluy cao, khoảng cách cột có thể được điều chỉnh nhằm tăng khả năng chịu lực của hệ thống.

Tiêu chuẩn thi công

Một hệ thống hộ lan đạt chất lượng không chỉ phụ thuộc vào sản phẩm mà còn ở quy trình thi công.

Quy trình thông thường gồm:

1. Khảo sát hiện trường.
2. Định vị tim tuyến.
3. Đóng hoặc lắp cột.
4. Kiểm tra cao độ.
5. Lắp thanh đệm.
6. Lắp tấm sóng.
7. Siết bu lông đúng lực.
8. Kiểm tra toàn tuyến.
9. Nghiệm thu.

Trong quá trình thi công cần đảm bảo:

• Các cột thẳng hàng.
• Cao độ đồng đều.
• Tấm sóng liên kết chính xác.
• Không làm hỏng lớp mạ kẽm.

Tiêu chuẩn nghiệm thu

Sau khi hoàn thành, hệ thống cần được kiểm tra toàn diện.

Các nội dung nghiệm thu thường bao gồm:

• Chủng loại vật liệu.
• Kích thước.
• Chất lượng lớp mạ.
• Độ thẳng của tuyến hộ lan.
• Khoảng cách cột.
• Liên kết bu lông.
• Chất lượng bề mặt.
• Hồ sơ hoàn công.

Việc nghiệm thu giúp bảo đảm công trình đáp ứng yêu cầu thiết kế trước khi đưa vào khai thác.

Những lỗi thường gặp

Một số lỗi thường gặp trong thi công hộ lan gồm:

• Cột đóng sai vị trí.
• Tấm sóng lắp ngược chiều.
• Bu lông siết không đủ lực.
• Lớp mạ bị trầy xước nhưng không xử lý.
• Cao độ không đồng đều.
• Khoảng cách cột không đúng thiết kế.

Những lỗi này có thể làm giảm hiệu quả bảo vệ khi xảy ra va chạm và làm tăng chi phí sửa chữa về sau.

Lựa chọn đơn vị thi công uy tín

Để công trình đạt chất lượng, chủ đầu tư nên lựa chọn đơn vị có kinh nghiệm trong sản xuất và thi công hộ lan tôn lượn sóng.

Một nhà thầu uy tín cần:

• Có năng lực thi công thực tế.
• Sử dụng vật liệu đạt tiêu chuẩn.
• Áp dụng quy trình kiểm soát chất lượng.
• Có đội ngũ kỹ thuật và thiết bị chuyên dụng.
• Đảm bảo tiến độ và an toàn lao động.
